يعد خط الطلاء الصناعي مجموعة معقدة وحيوية من المعدات المسؤولة عن تطبيق الطلاءات الواقية والزخرفية على أجزاء الإنتاج. الجودة النهائية للمنتج، ومتانة الطلاء ضد التآكل والعوامل البيئية، والإنتاجية الإجمالية لعملية الإنتاج، تعتمد بشكل كبير على التشغيل الصحيح وسلامة معدات هذا الخط.
يلعب استخدام المعدات الحديثة والفعالة في خط الطلاء دورًا مركزيًا في تقليل تكاليف التشغيل (من خلال تقليل هدر المواد والطاقة)، وزيادة التوحيد وتكرار الطلاء، والامتثال الصارم للمتطلبات البيئية. في هذه المقالة، سنراجع بشكل شامل المكونات الرئيسية والتقنيات المستخدمة والاتجاهات الجديدة في معدات خطوط الطلاء الصناعية.
يعتمد اختيار نوع خط اللون على طبيعة القطعة وحجم الإنتاج ونوع الطلاء المطلوب.
تستخدم هذه الخطوط لتطبيق الدهانات المذيبة أو المائية. ميزتها الرئيسية هي المرونة العالية وإمكانية تحقيق سمك طلاء مختلف. تعد الحاجة إلى أنظمة تهوية قوية وإدارة أبخرة المذيبات (VOC) أحد التحديات الرئيسية التي تواجه هذه الأنواع من الخطوط.
في هذه الأنظمة، يتم شحن مسحوق الألوان بالكهرباء الساكنة على القطعة ثم خبزها في الفرن. لقد أصبحت هذه الطريقة شائعة جدًا بسبب كفاءة النقل العالية وعدم استخدام المذيبات والطلاء الموحد.
خط ألوان تلقائي: مناسب للإنتاج بتوزيع عالي جدًا وأجزاء ذات هندسة ثابتة. استخدام الروبوتات والرش الآلي بالكامل.
خط طلاء نصف آلي: مزيج من العمليات اليدوية (مثل تحضير أو رش البقع الصعبة) والأتمتة (مثل النقل والمعالجة).
خط الطلاء اليدوي: مناسب للإنتاج بكميات صغيرة أو قطع الغيار المخصصة أو الإصلاحات.
خصائص خط الطلاء السائل وخط الطلاء المسحوق
كفاءة نقل متوسطة (حسب تقنية الرش) عالية (عادةً أعلى من 90%)
التلوث البيئي الناتج عن إنتاج المركبات العضوية المتطايرة وأبخرة إنتاج مسحوق النفايات القابلة لإعادة التدوير
عادةً ما يكون وقت الطهي أقصر، ويتطلب درجة حرارة أعلى ووقت طهي محددًا
يمكن تعديل سُمك التغطية بدقة، وعادةً ما يكون السُمك النهائي أعلى قليلاً
يتكون خط الطلاء القياسي من أجزاء متتالية ومترابطة، يلعب كل منها دورًا حيويًا في ضمان الجودة النهائية.
3-1. نظام تحضير السطح (المعالجة المسبقة)
تعتمد جودة التصاق الطلاء ومقاومة القطعة للتآكل بشكل مباشر على نجاح هذه الخطوة. ويتضمن هذا النظام الخطوات التالية:
إزالة الشحوم: إزالة الزيوت والشحوم وتلوث الأسطح (عادةً باستخدام المحاليل القلوية أو المذيبات).
الشطف: إزالة البقايا الكيميائية.
التحويل الكيميائي (طلاء التحويل): تطبيق طبقة واقية مثل الفوسفات (الحديد أو فوسفات الزنك) لإنشاء سطح تفاعلي للطلاء وزيادة مقاومة التآكل.
الشطف النهائي: غالبًا باستخدام الماء منزوع الأيونات (ماء DI) لمنع المذيبات المتبقية.
يمكن إجراء هذه العملية بطريقة الغمر (Immersion) للأجزاء ذات الأشكال الهندسية المعقدة، أو بالرش (Spray) للأجزاء الكبيرة والعمليات عالية السرعة.

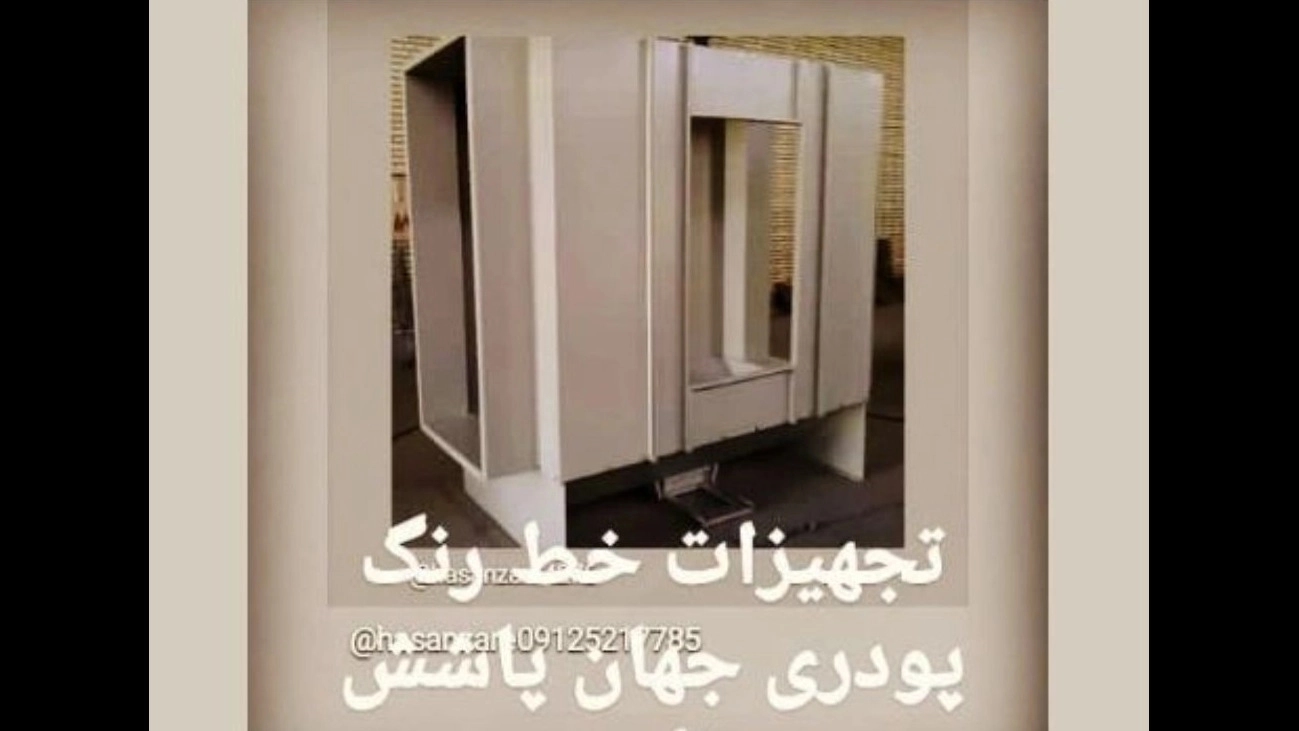

3-2. كشك الطلاء
الكابينة عبارة عن غرفة يتم فيها رش الطلاء. والغرض الرئيسي منه هو فصل بيئة الرش عن البيئة الخارجية والتحكم في تدفق الهواء.
كابينة الطلاء السائل: تحتوي عادة على نظام شفط من الأسفل أو الخلف (Down-draft أو Back-draft) لتوجيه الهواء الملوث إلى المرشحات ومنع تراكم الأبخرة.
كابينة طلاء المسحوق: مصممة لامتصاص واستعادة المسحوق الزائد. تحتوي على خرطوشة أو مرشحات إعصارية لفصل المسحوق عن تدفق الهواء.
يعد التحكم الدقيق في الضغط الإيجابي/السلبي واستخدام مرشحات HEPA أو المرشحات متعددة المراحل أمرًا ضروريًا.
تقوم هذه المعدات بمهمة تفتيت اللون ونقله إلى سطح القطعة.
بنادق الرش:
HVLP (ضغط عالي ومنخفض): للطلاء السائل، بكفاءة نقل أعلى من الطرق القديمة.
الكهرباء الساكنة: في كل من أنظمة السائل والمسحوق، يؤدي تطبيق الجهد العالي على الفوهة إلى شحن جزيئات الطلاء وامتصاصها بشكل أفضل للقطعة المؤرضة (تأثير قفص فاراداي) وزيادة كفاءة النقل بشكل كبير.
روبوتات رش الطلاء: تستخدم للتكرار المثالي والطلاء السريع والعالي الجودة في الخطوط الأوتوماتيكية.
الناقلون مسؤولون عن نقل الأجزاء من محطة إلى أخرى.
الناقل المتسلسل: النوع الأكثر شيوعاً لخطوط الطلاء ذات السعة المتوسطة.
القطار الكهربائي الأحادي: المزيد من المرونة في التوجيه.
الطاقة والمجانية: القدرة على إيقاف الأجزاء محليًا دون إيقاف الخط بالكامل، وهي مناسبة للعمليات المعقدة مثل التحضير أو الطهي.
يعد التنسيق الدقيق لسرعة الناقل مع وقت الرش والمعالجة ومعدل التجفيف أمرًا بالغ الأهمية لتجنب تراكم الطلاء أو نقص التغطية.
بعد الرش، تدخل الأجزاء إلى الفرن لمعالجة الطلاء. تؤدي هذه العملية إلى تفاعلات كيميائية (البلمرة) وتخلق الخصائص الفيزيائية والكيميائية النهائية للطلاء.
أفران نقل الحرارة:
الحمل الحراري: استخدام الهواء الساخن لنقل الحرارة.
الأشعة تحت الحمراء (IR): تستخدم الأشعة المباشرة لتسخين سطح القطعة بسرعة.
الهجين: مزيج من الأشعة تحت الحمراء لبدء الطهي والحمل الحراري لإكماله.
التحكم في درجة الحرارة: من المهم استخدام أجهزة استشعار دقيقة وأنظمة PID للحفاظ على درجة حرارة موحدة في جميع أنحاء غرفة الفرن، وخاصة في مناطق الدخول والخروج. تؤثر التقلبات في درجات الحرارة بشكل مباشر على جودة الطهي.
في خطوط المسحوق، بسبب استخدام الطريقة الكهروستاتيكية، يمكن جمع جزء كبير من المسحوق غير المرشوش، وغربلته وإعادة استخدامه بواسطة أنظمة الإعصار أو الترشيح. وهذا يقلل بشكل كبير من هدر المواد والتكاليف التشغيلية.
الأتمتة هي العمود الفقري لخطوط الألوان الحديثة.
PLC (وحدة التحكم المنطقية القابلة للبرمجة): الدماغ الذي يتحكم في التشغيل المتسلسل للخط، من توقيت خطوات الغسيل إلى سرعة الناقل وتفعيل المسدسات.
HMI (واجهة الإنسان والآلة): واجهة مستخدم تعمل باللمس والتي يمكن للمشغلين من خلالها مراقبة وضبط المعلمات الرئيسية (درجة الحرارة والضغط والأوقات).
مراقبة الجودة على الإنترنت: استخدام أجهزة الاستشعار لقياس سمك الفيلم الجاف (DFT) والرطوبة المحيطة بشكل مستمر. تسمح الأتمتة بتعديل إعدادات الرش بسرعة للتعويض عن التقلبات الصغيرة.
يجب أن تستوفي معدات خط الطلاء معايير صارمة:
التحكم في المركبات العضوية المتطايرة: في الخطوط السائلة، يجب أن تكون أنظمة التهوية مجهزة بالمؤكسدات الحرارية أو أنظمة امتصاص الكربون لأكسدة المركبات العضوية المتطايرة (VOCs) قبل إطلاقها في البيئة.
تنقية الهواء وإدارة النفايات: يجب أن تحتوي الكبائن على أنظمة ترشيح فعالة لمنع دخول الجزيئات المحمولة بالهواء إلى الطلاء، بالإضافة إلى التجميع الآمن للطلاء والنفايات الكيميائية.
سلامة المشغل: استخدام معدات الحماية الشخصية (PPE)، وأنظمة إطفاء الحرائق الأوتوماتيكية، والتصميم المريح للكابينة لتقليل اتصال المشغل بالمواد الكيميائية والطلاء.
يجب أن يعتمد اختيار المعدات على تحليل تفصيلي لاحتياجات الإنتاج:
نوع المنتج وعملية الإنتاج: هل المنتج موحد أم أنه يتطلب تغييرات سريعة (تبديل الدفعة)؟
أبعاد الأجزاء والتعقيد الهندسي: تتطلب الأجزاء الكبيرة أو ذات الزوايا المغلقة أسلحة متخصصة وبرمجة آلية دقيقة.
الجودة والمعايير المتوقعة: بالنسبة لصناعات السيارات أو الطيران، هناك حاجة إلى ضوابط أكثر دقة على جودة السطح وسمك الطلاء (مثل استخدام الدهانات أو الأفران المكونة من مكونين مع التحكم الدقيق في درجة الحرارة).
استهلاك الطاقة وتكلفة الصيانة: يمكن أن يؤدي اختيار الأفران المثالية وأنظمة نقل الطاقة الفعالة (مثل المحركات عالية الكفاءة) إلى تقليل تكاليف التشغيل بشكل كبير.
السبب الجذري للمشكلة الشائعة والحل الفني
قشر البرتقال: لزوجة الطلاء غير مناسبة، أو عدم كفاية الرذاذ، أو ارتفاع ضغط الرش. ضبط دقيق لمعدل التدفق وضغط الهواء والجهد الكهروستاتيكي.
ترهل/جري، سمك زائد في خطوة واحدة أو درجة حرارة خبز أقل من المطلوب. تقليل سماكة الطبقة المطبقة، أو زيادة درجة حرارة الفرن.
عدم وجود تغطية موحدة (المناطق الميتة)، سوء تخطيط الروبوت أو التشغيل غير الصحيح لنظام التهوية في المقصورة. فحص النقاط العمياء في تخطيط الروبوت وضمان تدفق الهواء المناسب.
تعطل المعدات وتوقف الخط والصيانة غير المنتظمة للمرشحات أو الفوهات أو أجهزة الاستشعار. تنفيذ برنامج الصيانة الوقائية (PM) حسب ساعات التشغيل.
صناعة الطلاء تتجه نحو الذكاء والاستدامة:
الذكاء الاصطناعي والتعلم الآلي: استخدم بيانات المستشعر للتنبؤ بأوقات فشل المكونات وضبط معلمات الرش تلقائيًا (مثل تغيرات اللزوجة الناجمة عن درجة الحرارة) للحفاظ على جودة متسقة.
الروبوتات والناقل الذكي: روبوتات سداسية المحاور مع إمكانية المسح ثلاثي الأبعاد لتخطيط رش أسرع وأكثر دقة.
طلاءات صديقة للبيئة: الانتقال الكامل إلى الدهانات ذات الأساس المائي والبودرة، وتطوير أفران معالجة منخفضة الطاقة (مثل أفران المعالجة السريعة بالأشعة فوق البنفسجية/EB).
الرقمنة: توصيل المعدات بالكامل بأنظمة MES (نظام تنفيذ التصنيع) للتتبع الكامل لكل جزء من لحظة دخوله إلى الخط حتى مغادرته.
معدات خط الطلاء الصناعي ليست مجرد مجموعة من الآلات، ولكنها القلب النابض لجودة المنتج النهائي. يعد اختيار هذه المعدات وتركيبها وصيانتها الصحيحة عاملاً حاسماً في تحقيق متانة الطلاء وتقليل النفايات وضمان القدرة التنافسية في السوق. إن الاستثمار في الأتمتة واتباع الاتجاهات الجديدة لا يقلل من تكاليف التشغيل فحسب، بل يمهد الطريق أيضًا لإنتاج منتجات بمعايير الجودة العالمية. يعد تصميم نظام متكامل لإدارة إعداد السطح والرش والمعالجة بطريقة منسقة هو مفتاح النجاح في صناعة الطلاءات الصناعية.
